土工格栅

土工格栅简介

一、形式和分类

1、土工格栅按制造方法不同，分为拉伸塑料土工格栅（单向拉伸塑料土工格栅和双向拉伸塑料土工格栅）、复合反滤型土工格栅、钢塑复合土工格栅、高强PP土工带经编粘焊格栅、玻璃纤维经编土工格栅和经编涤纶土工格栅等共五大类。其中：

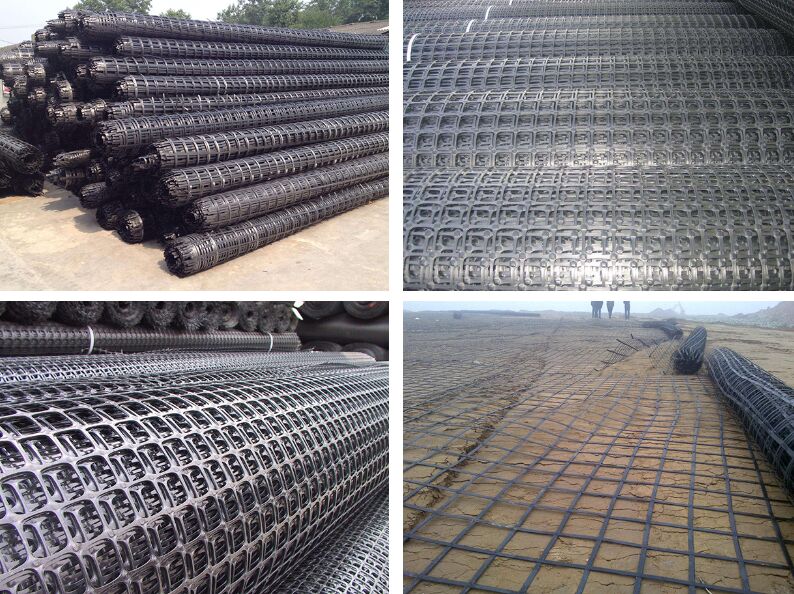

土工格栅的种类

① 塑料拉伸土工格栅：以高密度聚乙烯（HDPE）或聚丙烯（PP）为主要原料，经塑化挤出、冲孔、拉伸而成的平面网状结构的塑料土工格栅。按拉伸方向分为单向拉伸塑料土工格栅和双向拉伸塑料土工格栅。执行标准GB/T 17689-2008。

② 反滤复合型土工格栅：将非织造土工织物与塑料拉伸土工格栅通过热熔复合技术形成复合型整体产品。

③ 钢塑复合土工格栅：以高强钢丝（或其他纤维）为加筋芯材料，通过聚乙烯（PE）融熔挤出包覆加筋芯材料形成复合型加筋土工带，且表面有粗糙压纹，经纵、横按一定间距经编排列，采用超声波粘焊技术焊接其交接点而成型。

④ 玻璃纤维土工格栅：以玻璃纤维为材质，采用编织工艺制成的网状结构材料，再经过特殊的涂复处理工艺而成的土工复合材料。执行标准GB/T 21825-2008。

⑤ 经编涤纶土工格栅：采用高强度聚酯涤纶纤维长丝为原料，经纬向定向编织成网格坯布，涂覆聚氯乙烯（PVC）胶或丁苯胶乳加工成的平面网状结构土工格栅。执行标准JT/T 480-2002。

⑥ 高强PP带经编粘焊格栅：以聚丙烯树脂为原料，经塑化挤出，牵引、热风拉伸、压花装置、冷却定型制成高强PP土工带，按一定的网格尺寸，经纬交织粘焊成整体方格网状结构的产品。按纵、横向加筋带的排列方式分为矩形高强PP带经编粘焊土工格栅和异型高强PP带经编粘焊土工格栅。执行标准JT/T 480-2002。

二、土工格栅按材质可分为：高密度聚乙烯单向塑料拉伸土工格栅、聚丙烯单向塑料拉伸土工格栅、聚丙烯双向拉伸塑料土工格栅、聚乙烯+钢丝复合土工格栅、聚酯涤纶经编土工格栅、玻璃纤维经编土工格栅。

3、土工格栅按使用功能不同可分为支挡结构土工格栅、路堤边坡土工格栅、地基处理土工格栅等。

① 支档结构土工格栅：用于路基加筋土支挡结构中，通过拉筋拉力和筋土界面作用提高结构稳定性的土工格栅。主要采用单向拉伸塑料土工格栅。

② 路堤边坡土工格栅: 用于路堤边坡分层填筑压实，防止浅层溜坍的土工格栅。主要包括双向拉伸塑料土工格栅和双向经编涤纶土工格栅。

③ 地基处理土工格栅：用于地基处理垫层中，协调受力与变形的土工格栅。主要包括钢塑复合土工格栅、高强PP带经编粘焊土工格栅。
